改性环氧树脂植筋胶-环氧树脂胶泥 18611775203 午晟智造

改性环氧树脂植筋胶

产品介绍

改性环氧树脂植筋胶

产品品牌：午晟智造
产品型号：WS-ZJJ
产品名称：改性环氧树脂植筋胶
产品包装：20kg/组（15kg+5kg）
咨询电话：400-0820-377

1、承载快、锚固力大、耐老化、耐化学腐蚀和耐水性优良。

2、滑移量小，能及时控制基材离层与变形，固化后收缩率可降低到1%以下。

1、应用于钢筋在混凝土、砖墙、岩石等基材的植筋锚固施工。

2、应用于各种承重、非承重螺栓与混凝土、砖墙、岩石等基材的植筋锚固施工。

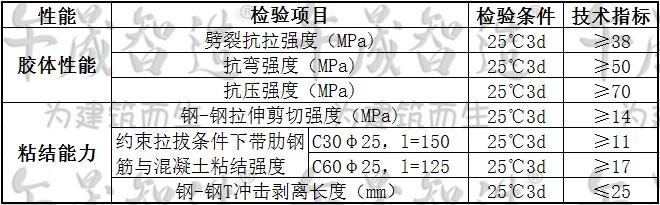

植筋参数表

1、钻孔直径D由选定钢筋直径d及钢筋表面状态等决定。

① 当d≤12mm取D＝d+4mm。

② 当12mm＜d＜20mm取D＝d+6mm。

③ 当d≥20mm取D=d+8mm。

植筋胶理论使用量：

2、采用WSG植筋胶，当钻孔深度L与钢筋直径d之比等于10已能满足植筋需要。

由于现场施工条件复杂，为保证施工质量。建议钻孔深度（L）为10d-15d-20d。随着

钢筋直径（d)的增大。钻孔深度（L）也应逐步加深。

仪器探测定位→钻孔测量孔深→清孔钢筋除锈清洗→配胶→注胶→钢筋旋转压入→固化→质量检验。

施工说明

甲组份：乳白色粘稠膏状体，乙组份：灰黑色粘稠膏状体，混合后密度1.7×103千克/m³ 。

1、根据工程设计要求,在基材上相应位置钻孔，孔径、孔深及钢筋直径应根据施工设计要求或现场实验确定。

2、钻孔孔壁应用硬毛刷刷净，并吹出灰尘，使孔内干净、干燥。

3、钢筋应去除油污、锈蚀，并用C3H6O（树脂稀释剂）擦拭干净。

4、配胶前，先将甲、乙两组份胶分别在各自桶内搅拌2-3min。然后按甲组分：乙组分=3：1的比例搅拌均匀，每次搅拌的胶水不宜过多，一般不超过5kg。（注：搅拌时甲、乙两组份胶不能同时使用同一个搅拌棒）

5、向钻孔内注胶,应注意使孔内空气排出,注胶饱满。

6、植筋时应旋转插入，直至孔底，保证锚杆垂直于基材。

7、固化前不得摇动钢筋。

8、重要部位的植筋要进行现场拉拔实验合格后方可进行下道工序。

9、在常温下(25℃左右)，甲、乙两组份胶混合后，可操作时间是30-45min。

包装规格：20公斤/组/桶；
材料储存：置于托板上离地储存，有防雨防潮措施，远离火源及热源场所，保证通风、干燥、避免阳光直射，储存环境温度应为5℃-35℃；
保质期限：材料保质期为6个月，超过保质期或因保存不当受潮结块应由相关部门检验合格后方可使用。
材料运输：本品非危险品，可按一般化学建筑材料运输，且运输途中不得损坏包装，不得倾斜倒置；

结构胶施工注意事项
